Высокопрочный токарный станок с ЧПУ для твердой обработки (1000–3000 мм) с приводной инструментальной револьверной головкой

Наша серия токарных станков позволяет выполнять крупномасштабные работы с перемещением по оси Z до 3000 мм. Этот токарный станок с ЧПУ для обработки твердых материалов, специализированное оборудование для этой задачи, обеспечивает точность и превосходную стабильность размеров при обработке твердых сталей. Благодаря встроенной револьверной головке с приводным инструментом станок значительно расширяет свои возможности, позволяя выполнять не только сверление и фрезерование, но и повышая производительность.

С другой стороны, на станке установлен патрон 10", который является стандартной конфигурацией, что обеспечивает станку превосходную жесткость, позволяющую использовать его в очень требовательных промышленных условиях.

Основные характеристики

1. Мощный токарный станок с ЧПУ для обработки прутков большого диаметра и большой длины.

   Этот мощный токарный станок с ЧПУ специально разработан для обработки крупноформатных металлических деталей, с максимальным диаметром токарной обработки Φ550 мм, увеличенной длиной обработки 1000 мм и большим диаметром шпинделя 86 мм. Его прочная чугунная конструкция обеспечивает превосходную жесткость для тяжелых работ по резке, что делает его идеальным для обработки длинных прутков и металлических заготовок большого диаметра.

2. Высокомоментный шпиндель для мощной резки металла

   Этот станок с ЧПУ, оснащенный высокомоментным шпинделем A2-8 мощностью 15 кВт/143 Нм (максимальная скорость 3000 об/мин), обеспечивает высокую мощность резания даже при обработке твердых материалов и больших объемов съема материала, гарантируя тем самым эффективную и стабильную работу при выполнении тяжелых токарных операций.

3. Приводная инструментальная револьверная головка для многопроцессной обработки

   Этот токарный станок с ЧПУ для обработки металла оснащен высокопрочной сервоприводной револьверной головкой тайваньского производства, способной перемещать инструменты (максимальная скорость 4000 об/мин), что позволяет выполнять токарную обработку, фрезерование, сверление и нарезание резьбы за одну установку. Эта особенность исключает необходимость вторичного зажима и значительно повышает эффективность производства.

4. Увеличенный ход по оси Z для обработки длинных заготовок.

   Этот мощный токарный станок с ЧПУ, обладающий ходом по оси Z 1005 мм и ходом задней бабки 900 мм, предназначен для обработки деталей с длинными валами и прутковыми заготовками. Поэтому он идеально подходит для изготовления крупных компонентов, особенно в аэрокосмической, автомобильной и энергетической отраслях.

румянец

Станок BG1000-10DW оснащен высокопрочной сервоприводной револьверной головкой производства Тайваня TCSM, фиксируемой гидравлической системой. Доступны варианты с держателями инструмента BMT55-12 (стандартный) и BMT65-12 (опциональный). Револьверная головка может развивать максимальную скорость 4000 об/мин и оснащена опциональным мощным двигателем мощностью 4,3 кВт и системой водяного охлаждения для повышения производительности. Прочный зажимной механизм значительно снижает вибрацию при резке даже при использовании электроинструментов, обеспечивая быструю смену инструмента и многопроцессную обработку за один проход, что является главным преимуществом этого высокопроизводительного токарного станка с ЧПУ.

Шпиндель

Станок BG1000-10DW оснащен высокопроизводительным шпинделем из стали A2-8 (стандартный шпиндель LBIE, опционально тайваньский шпиндель KENTURN) с номинальной мощностью 15 кВт и высоким крутящим моментом 143 Нм при максимальной скорости вращения 3000 об/мин. Шпиндель с большим внутренним диаметром 86 мм предназначен в основном для обработки длинных прутков и заготовок большого диаметра, а также обеспечивает достаточную мощность резания для тяжелых токарных операций. Кроме того, прочная конструкция шпинделя позволяет ему работать с минимальными вибрациями и обеспечивать стабильную работу даже при максимальных нагрузках резания. Эта особенность делает основной источник питания этого мощного токарного станка с ЧПУ.

Этот станок с ЧПУ оснащен высокоточными шариковыми ходовыми винтами 40-го типоразмера от HIWIN, PMI и THK для различных линейных осей станка. Ходовые винты имеют очень малый люфт и высокую эффективность передачи, что обеспечивает очень точное управление перемещением инструмента и быструю реакцию при высокой скорости подачи 22 м/мин, даже при обработке очень больших нагрузок. Таким образом, достигается постоянная точность размеров для крупных металлических заготовок.

Ходовой винт

Этот высокоскоростной сервоприводной токарный станок с ЧПУ оснащен высокоточным шариковинтовым механизмом типоразмера 40, изготовленным компаниями HIWIN, PMI и THK по всем линейным осям. Шариковинтовые механизмы имеют минимальный люфт и высокую эффективность передачи, что позволяет точно и быстро управлять перемещением инструмента со скоростью подачи 22 м/мин даже при больших нагрузках резания, обеспечивая стабильную точность размеров крупных металлических заготовок.

Линейная направляющая

Токарный станок BG1000-10DW оснащен высокопрочными линейными направляющими 45-го размера от HIWIN и PMI для осей X/Z, которые рассчитаны на интенсивную обработку при экстремальных нагрузках без сбоев. Эти высококачественные направляющие обеспечивают невероятную несущую способность и низкое трение, благодаря чему линейное перемещение при токарной обработке больших диаметров чрезвычайно плавное и стабильное. Кроме того, станок постоянно поддерживает точное положение и имеет длительный срок службы.

Наши токарные станки с ЧПУ разработаны в первую очередь для удовлетворения потребностей таких требовательных отраслей, как аэрокосмическая, оборонная, автомобильная и атомная энергетика. Будучи универсальным токарным станком с ЧПУ для обработки твердых материалов, он способен обрабатывать такие прочные материалы, как титан и инконель, сохраняя при этом их свойства и отвечая строгим требованиям к допускам основных операций.

Станок оснащен приводным инструментом, позволяющим изготавливать сложные формы из нержавеющей стали и алюминиевых листов, что снижает необходимость в дополнительных операциях. Благодаря мощной научно-исследовательской базе, этот станок является оптимальным выбором для достижения мирового уровня точности и повторяемости при производстве продукции высокого риска.

1. Профессиональные производственные возможности

2. Технологические инновации

3. Эффективное производство и стабильные поставки

4. Авторитетные сертификаты

5. Глобальная компоновка

6. Полный цикл послепродажного обслуживания

• 2007Компания основана с целью сосредоточиться на исследованиях и разработках, производстве, продажах и обслуживании токарных и фрезерных станков.

• 2009Мы выпустили первый в Китае токарный и фрезерный станок с 4+4 приводными инструментами.

• 2014Мы совершили технический прорыв в области интерполированных токарных и фрезерных станков с ориентацией по оси Y.

• 2022Мы представили двухшпиндельный двухкоробчатый токарно-фрезерный станок комбинированного типа.

• СегодняОбладая более чем 15-летним опытом работы в отрасли, имея солидную сертификацию производства и предоставляя услуги для атомной энергетики, аэрокосмической, автомобильной промышленности, производства бытовой техники и т.д., мы стремимся сотрудничать с агентами по всему миру, которые могут предложить высококачественные китайские станки с ЧПУ клиентам по всему миру.

Высококачественное оборудование с ЧПУ

Здесь мы демонстрируем некоторые из наших станков с ЧПУ, такие как крупногабаритные портальные обрабатывающие центры, высокоточные фрезерные модули производства Okuma и 5-осевые координатно-измерительные системы. Сверхвысокая точность обработки — лишь одно из преимуществ этих передовых станков, помимо жесткости и стабильности. Таким образом, они могут успешно обрабатывать заготовки больших размеров и сложных форм, требующие очень жестких допусков. Кроме того, эти станки управляются системами мирового класса и имеют очень удобную панель управления, что делает их идеальным выбором для аэрокосмической, автомобильной, машиностроительной и машиностроительной отраслей. Проще говоря, эти станки гарантированно обеспечат желаемые результаты с выдающейся эффективностью производства для широкого спектра промышленных применений.

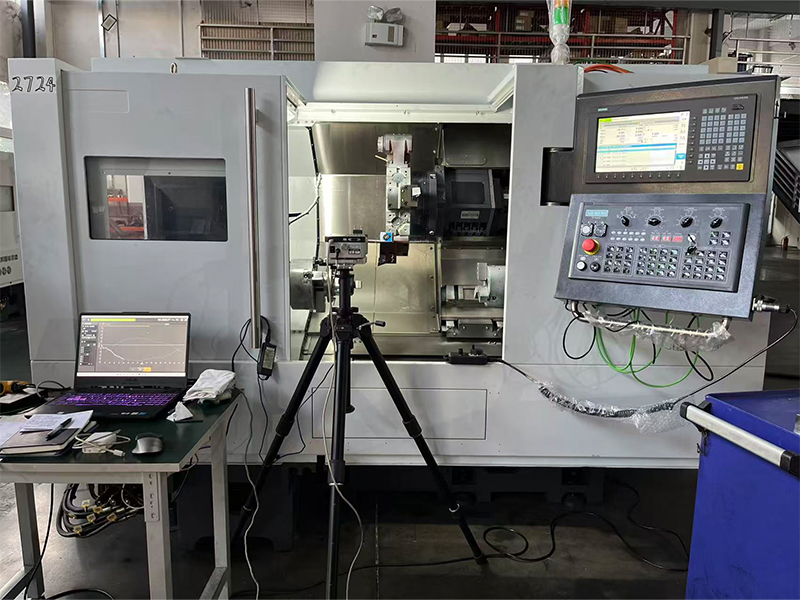

Лазерный интерферометр

Компенсация за точность

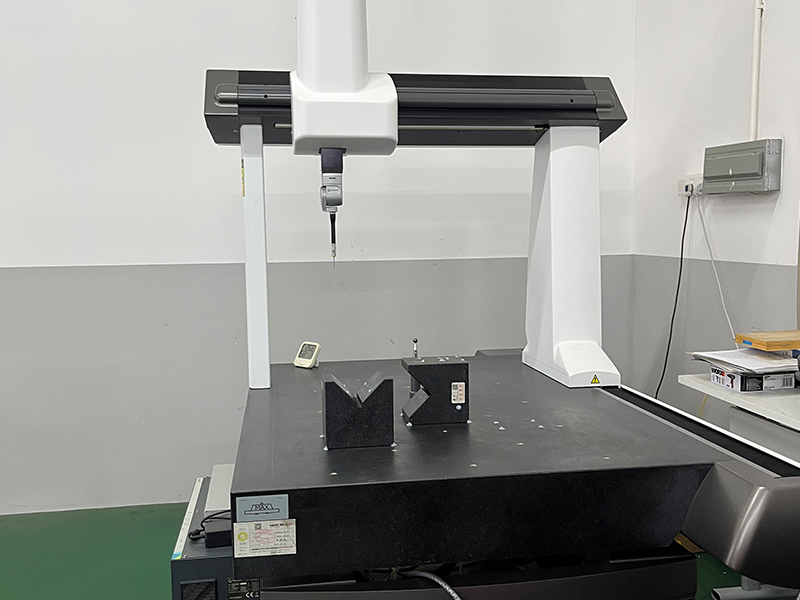

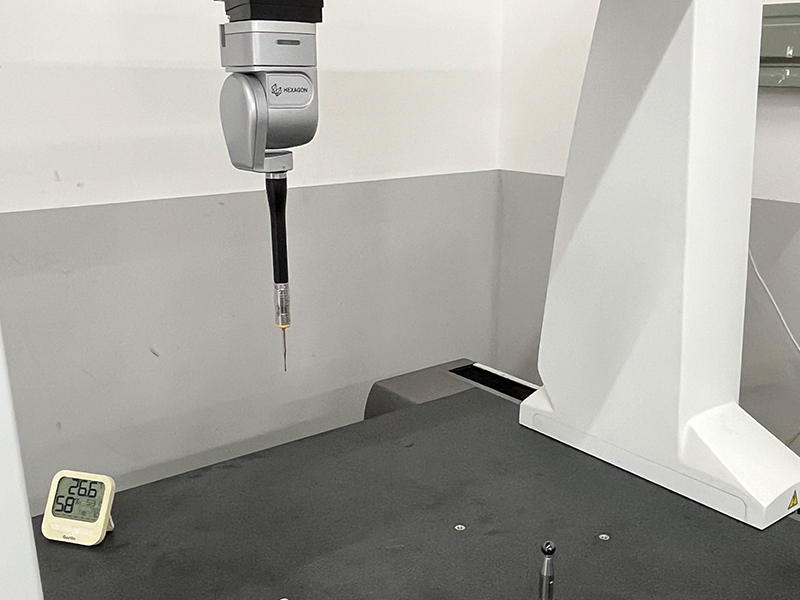

КИМ

Точность обнаружения

Контроль качества и обеспечение точности

Точность обнаружения

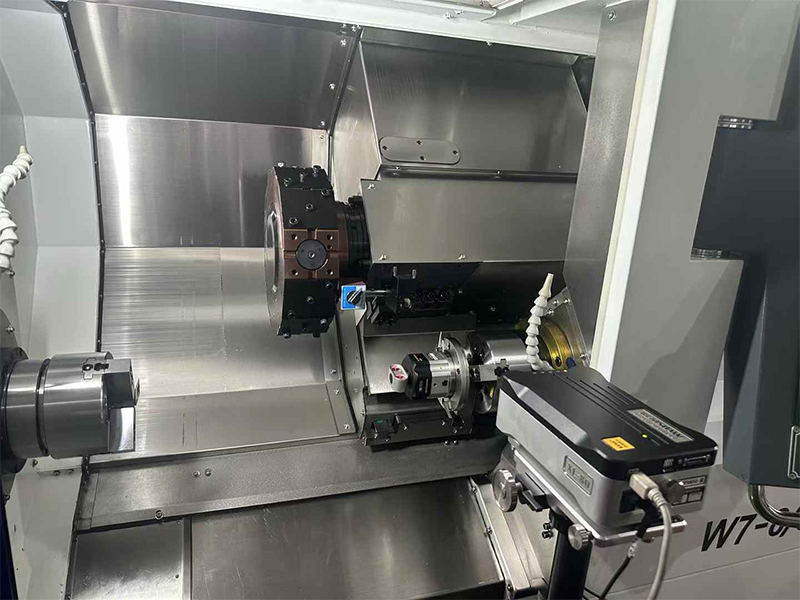

Производимые нами станки с ЧПУ основаны на новейшей технологии лазерной интерферометрии, обеспечивающей очень точную компенсацию погрешностей. Мы используем высокоточные измерения и анализ данных для компенсации погрешностей позиционирования, геометрических и тепловых характеристик. В результате точность обработки остается стабильной и надежной на протяжении всего длительного срока службы.

Компания LBIE внедряет систему контроля качества на всех этапах производства, а профессиональные команды тщательно проверяют каждую деталь, систему и процесс. В результате мы можем предложить станки с ЧПУ, соответствующие международным стандартам качества, обеспечивая неизменную точность и надежность вашего производства.

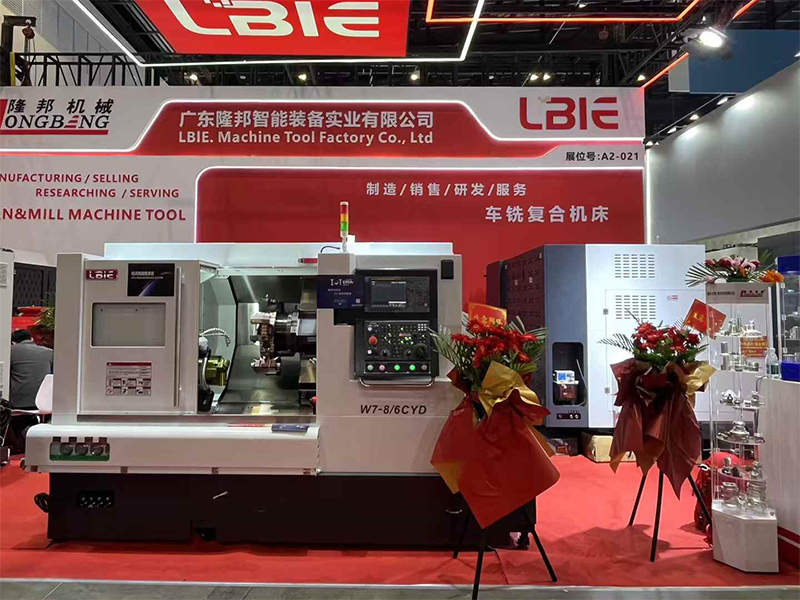

CIMT 2025

Выставка токарных станков с ЧПУ LBIE

Двухшпиндельный токарный станок

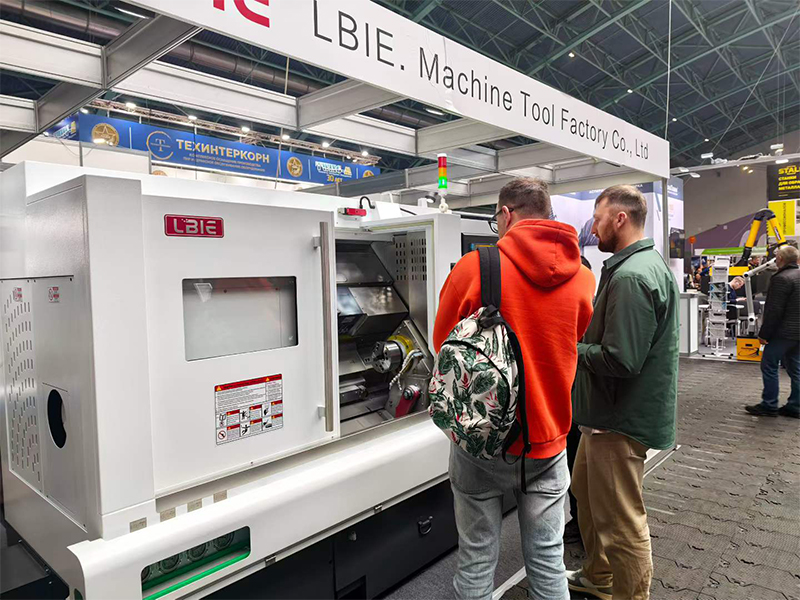

Посетители посетили наш стенд.

Обзор выставки CIMT 2025 LBIE

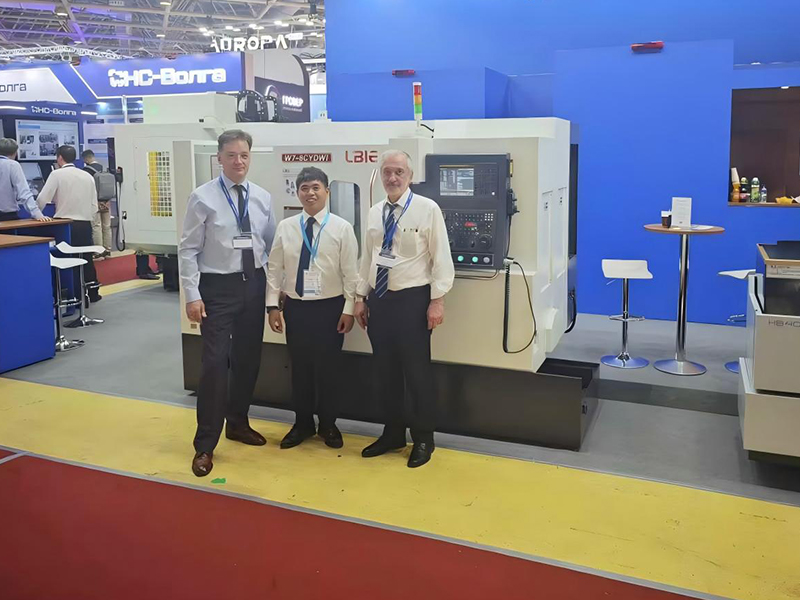

METALLOOBRABOTKA 2025

"Металлообработка" Минск, Беларусь

Зарубежные выставки

Мы помогли распространить информацию о наших различных зарубежных выставках станков с ЧПУ в России, Беларуси, Малайзии, Узбекистане и других странах, и, как следствие, привлекли большое количество клиентов со всего мира.

1. Стретч-пленка

2. Вакуумная упаковка

3. Прочная фанерная упаковка

4. Водонепроницаемый верх

5. Упаковка товаров клиента

6. Хорошая упаковка для клиента

Инструкции по упаковке токарного станка с ЧПУ

Для безопасной доставки наших токарных станков с ЧПУ мы используем многоступенчатый процесс защиты упаковки:

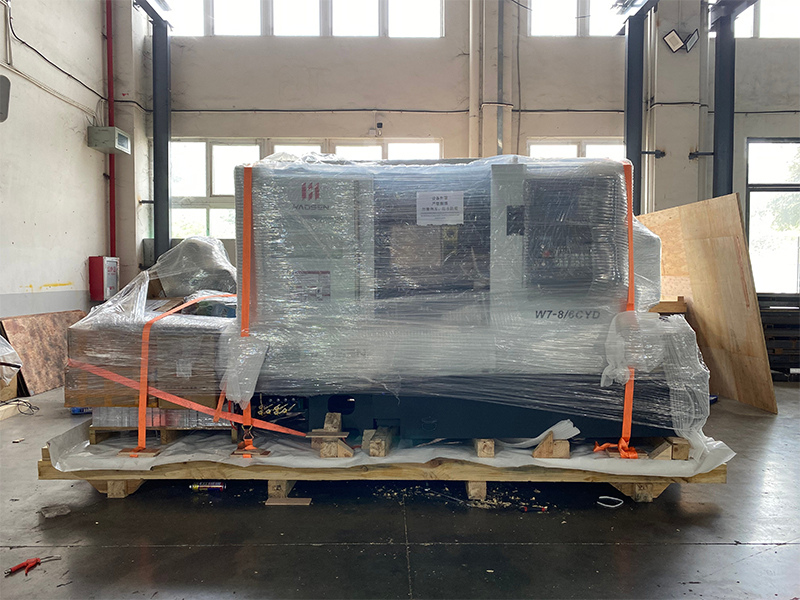

1. Мы начинаем с того, что полностью обматываем токарный станок стрейч-пленкой, чтобы избежать попадания пыли и царапин.

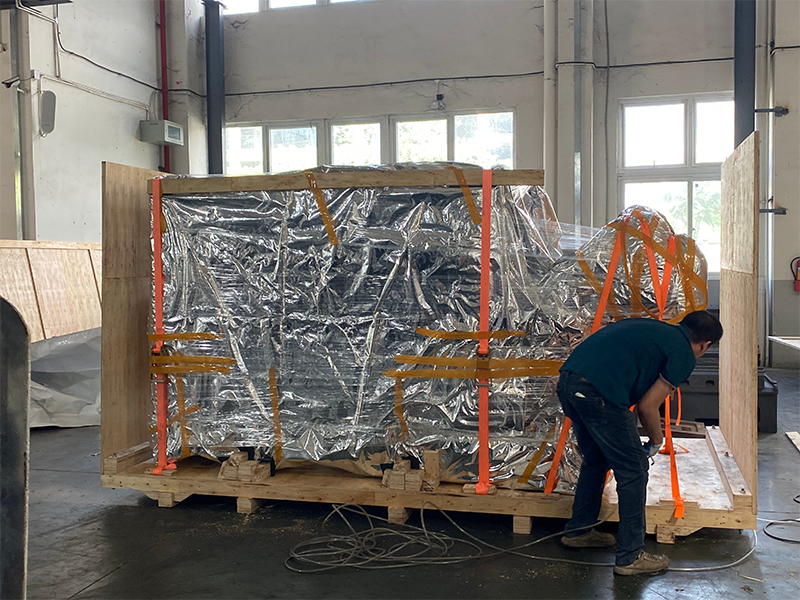

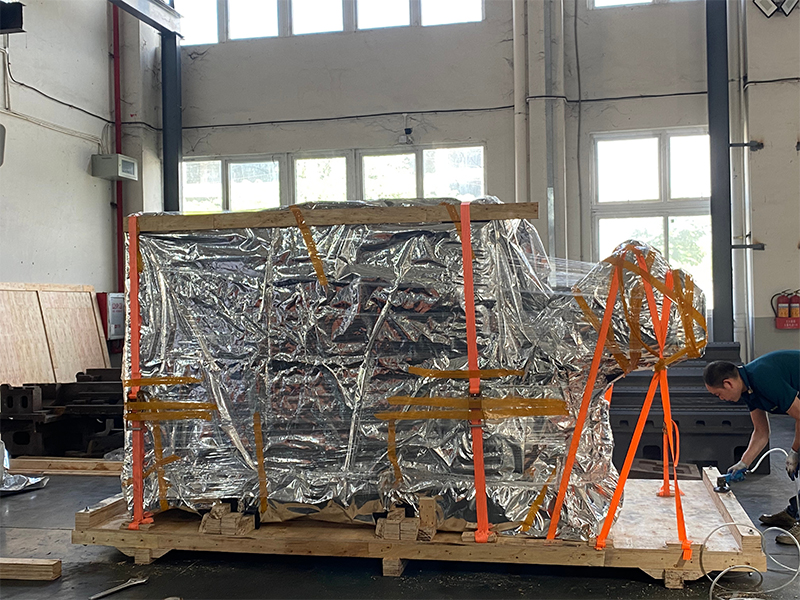

1. 2. После этого, чтобы машина оставалась сухой во время транспортировки, её упаковывают в вакуумную упаковку.

2. 3. Затем, после вакуумной упаковки, токарный станок фиксируется на месте с помощью ремней, чтобы предотвратить его смещение.

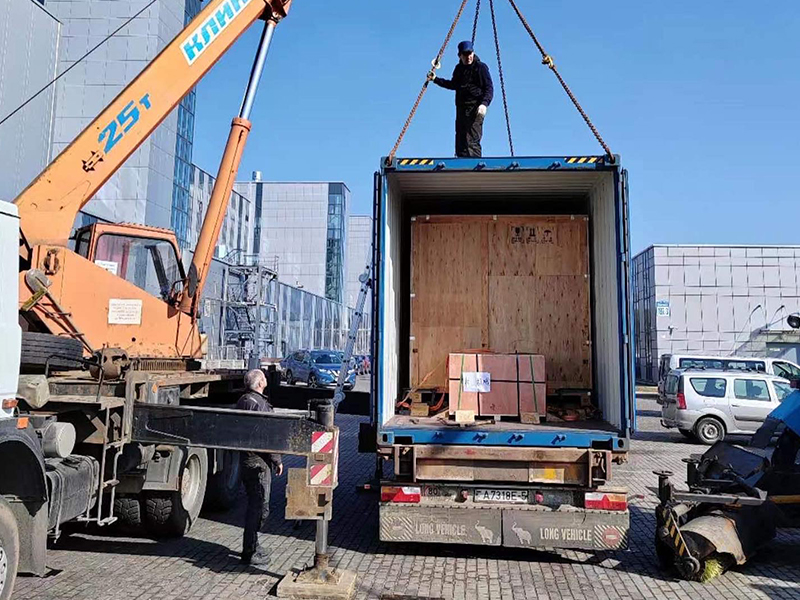

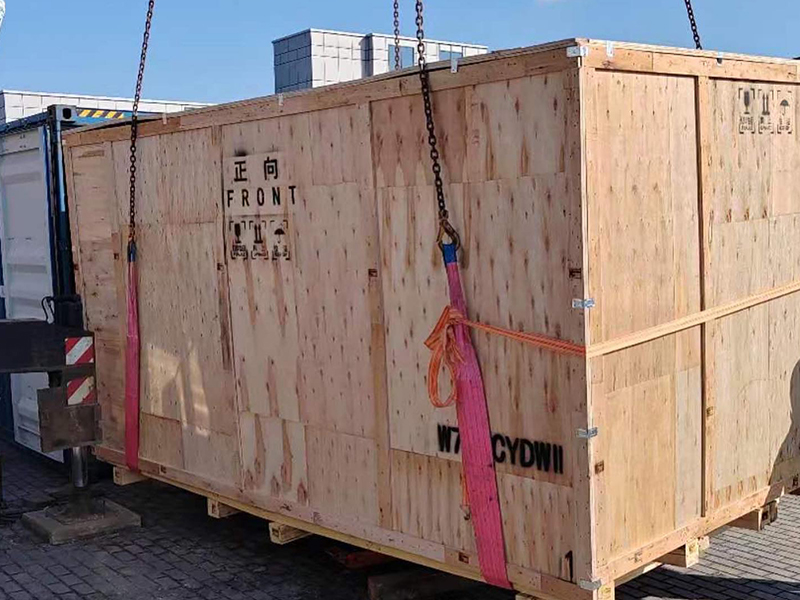

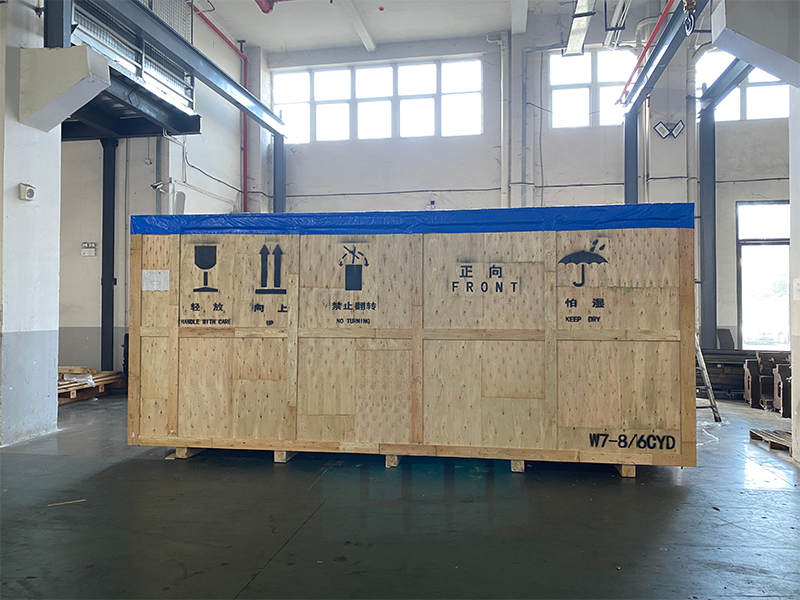

3. 4. В конце концов, его помещают в прочный фанерный ящик.

Крышка фанерного ящика покрыта водонепроницаемой пленкой, которая защищает машину от дождя и влаги. Таким образом, оборудование поставляется в безупречном состоянии.

Обеспечение качества и международная сертификация

• ISO 9001 (Международная система управления качеством)

• Сертификация CE (европейское соответствие)

• Евразийское конформное сближение (ЕАК)

Благодаря этим сертификатам каждая машина соответствует самым высоким мировым стандартам безопасности и производительности.
