BG2000-10ZYDW | Мощный токарный станок с ЧПУ для обработки прутков большого диаметра и длинных заготовок

Основные характеристики

1. Ортогональная схема по оси Y:Благодаря этой функции станок сможет выполнять операции с пяти сторон заготовки без необходимости многократной настройки. В результате сокращается время производства и повышается точность размеров.

2. Большой объем обрабатываемых данных:Обладает максимальным диаметром токарной обработки Φ520 мм, максимальной длиной обработки 2000 мм и диаметром обработки над станиной Φ600 мм, что позволяет легко обрабатывать крупные и тяжелые заготовки.

3. Высокоскоростной и мощный шпиндель:Диаметр отверстия шпинделя составляет Φ86 мм (с возможностью модернизации до Φ105 мм), максимальная скорость вращения шпинделя — 3000 об/мин, мощность — 15 кВт с крутящим моментом 143 Нм, а режущая способность достаточна для выполнения как черновой обработки, так и высокоточной чистовой обработки.

4. Гибкие возможности системы ЧПУ:Выберите одну из лучших в отрасли систем ЧПУ, таких как FANUC 0I-TF PLUS(3B), Siemens 828D (с функцией токарной/фрезерной обработки) или SYNTEC 22TB, которая может быть адаптирована к вашим рабочим предпочтениям и методам работы.

5. Эффективная станция для привода инструмента:Помимо поддержки стандартных инструментов, он также позволяет использовать очень мощные приводные инструменты (до 5,5 кВт / 17,5 Нм для конфигурации SYNTEC), что обеспечивает максимальную скорость вращения приводного инструмента 4000 об/мин, позволяя эффективно выполнять высокоскоростное фрезерование, сверление и нарезание резьбы.

6. Прочная и надёжная рама:Он имеет прочную металлическую рабочую поверхность (приблизительно 7800 кг) размерами 7500×2050×2150 мм. Такая конструкция очень эффективна для обеспечения жесткости станка и гашения вибраций, что является важными факторами для качественной и долговечной прецизионной обработки.

7. Перемещение и подача осей адаптированы:Ход по оси X составляет 260 мм, по оси Y — от +50 до -50 мм, по оси Z — 2005 мм, а максимальная скорость подачи — 22 м/мин; все эти характеристики обеспечивают быстрые и плавные перемещения, а также эффективные циклы обработки.

Револьверная головка (приводная инструментальная револьверная головка)

• Мощные приводные инструменты (до 5,5 кВт) с максимальной скоростью вращения 4000 об/мин для эффективного фрезерования/нарезания резьбы.

• Предлагая различные уровни мощности для разных задач обработки, прочная рама обеспечивает надежную резку.

• Исключение времени, затрачиваемого на смену инструмента, позволяет осуществлять сложную обработку заготовок.

Шпиндель

Высокомоментный шпиндель мощностью 15 кВт / 143 Нм, максимальная скорость вращения 3000 об/мин для черновой и чистовой обработки тяжелых материалов.

Стандартный диаметр канала Φ86 мм, опционально увеличенный диаметр канала Φ105 мм для подачи прутков диаметром до Φ92 мм.

Премиум-опции: ременные валы LBIE (HAOZHI OEM) / Taiwan KENTURN для надежной работы.

Ходовой винт

Станок с ЧПУ оснащен всеми линейными осями высокоточными шлифованными шариковыми винтами ведущих производителей. Ходовые винты с минимальным люфтом и высокой эффективностью передачи позволяют нам очень быстро и точно контролировать перемещение инструмента при высоких скоростях подачи до 22 м/мин, даже при большой нагрузке резания. Кроме того, они способны обеспечить сохранение точности размеров крупных металлических заготовок даже при длительной работе с высокими нагрузками.

Направляющая направляющей

Модель BG1000-10ZYDW оснащена высокопрочными линейными направляющими от ведущего мирового производителя, которые отличаются высокой жесткостью и способны выдерживать экстремальные нагрузки при интенсивной резке.

Эти высококачественные направляющие обеспечивают высокую грузоподъемность и низкое трение, что приводит к очень плавному и стабильному линейному перемещению при токарной и фрезерной обработке больших диаметров. Кроме того, они обеспечивают постоянную точность позиционирования и длительный срок службы устройства, что является очень хорошей основой для высокоточной работы этого мощного токарного станка с ЧПУ.

Наш современный металлообрабатывающий токарный станок способен обрабатывать высокопрочные материалы, такие как титан, инконель, нержавеющая сталь и алюминий, с очень жесткими допусками. Этот станок используется в производстве деталей для аэрокосмической, атомной, автомобильной и других отраслей промышленности.

Это высокоточное оборудование, способное с высокой точностью изготавливать самые сложные детали за одну установку.

1. Профессиональные производственные возможности

2. Технологические инновации

3. Эффективное производство и стабильные поставки

4. Авторитетные сертификаты

5. Глобальная компоновка

6. Полный цикл послепродажного обслуживания

• 2007Компания специализируется на исследованиях и разработках, производстве, маркетинге и послепродажном обслуживании токарных и фрезерных станков.

• 2009Представляем первый в Китае токарный станок и обрабатывающий центр с 4+4 приводными инструментами.

• 2014Преодоление технических трудностей, связанных с использованием токарных и фрезерных станков с интерполированной осью Y.

• 2022Выпущены двухшпиндельный токарный станок с двойной револьверной головкой и обрабатывающий центр.

• СегодняМы обладаем более чем 15-летним опытом работы в отрасли, имеем аккредитацию производства и предоставляем услуги для атомной энергетики, аэрокосмической отрасли, автомобилестроения, бытовой техники и т.д. Мы ищем агентов по всему миру для распространения качественных китайских станков с ЧПУ среди клиентов по всему миру.

Высококачественное оборудование с ЧПУ

В этой экспозиции мы представляем наши новейшие станки с ЧПУ, включая крупные портальные обрабатывающие центры, высокоточные фрезерные станки Okuma и 5-осевые обрабатывающие системы. Эти высокотехнологичные станки отличаются не только высокой жесткостью, стабильностью и очень высокой точностью обработки, но и позволяют эффективно обрабатывать крупные и сложные детали со строгими требованиями к допускам. Благодаря наличию хорошо известных систем управления и удобных интеллектуальных интерфейсов, они находят наилучшее применение в аэрокосмической, автомобильной, машиностроительной и машиностроительной отраслях, где надежная работа и высокая производительность являются необходимыми условиями для различных промышленных нужд.

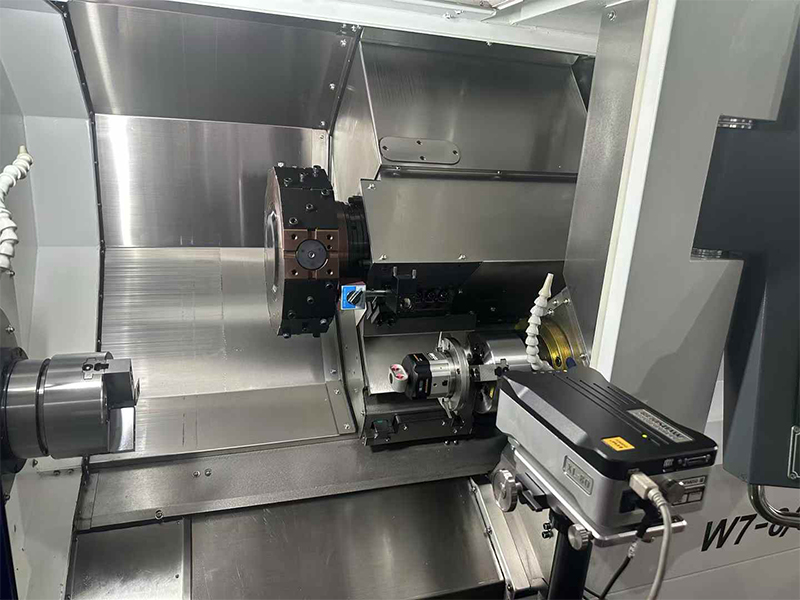

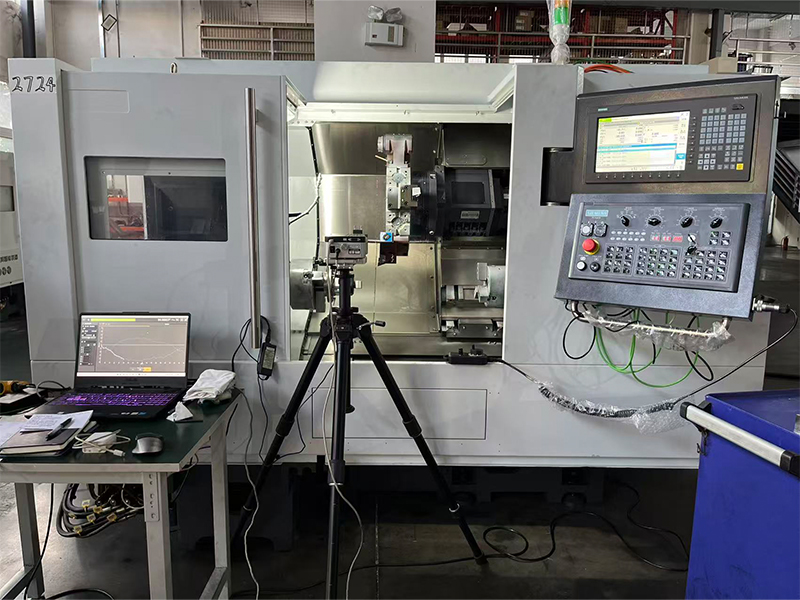

Лазерный интерферометр

Компенсация за точность

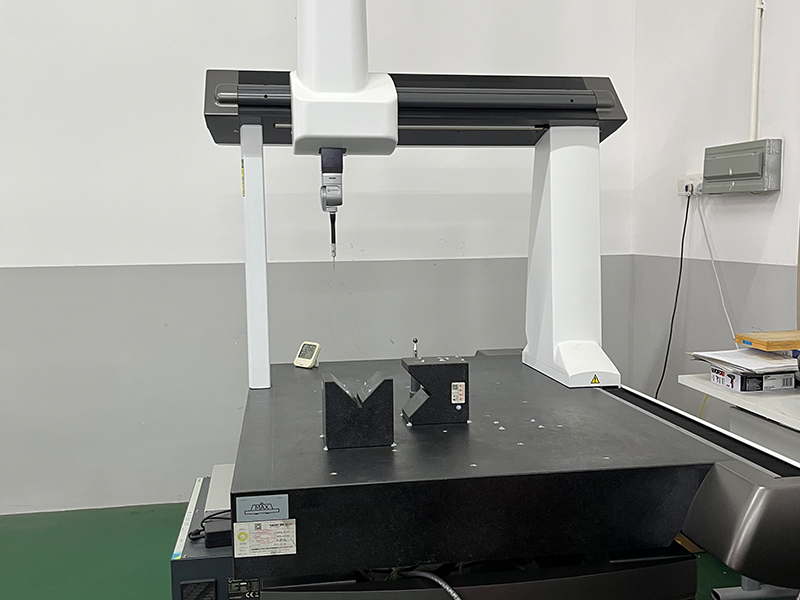

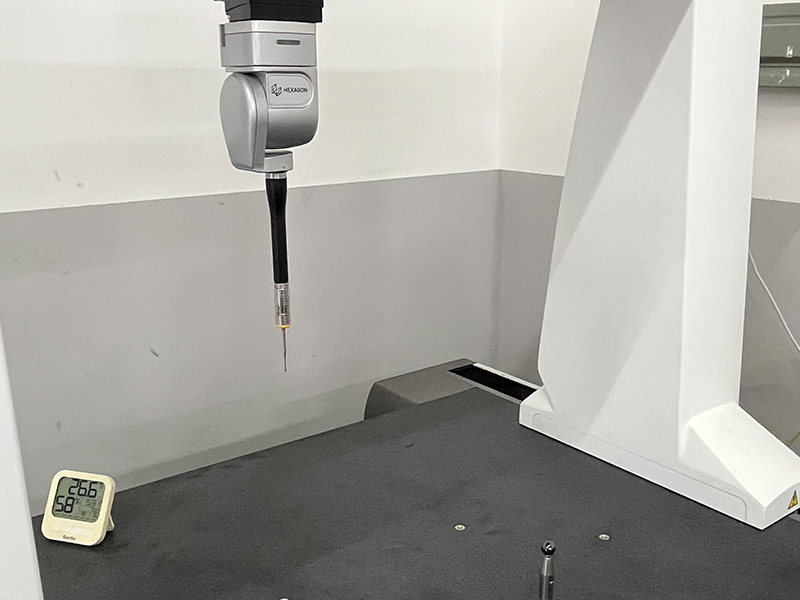

КИМ

Точность обнаружения

Контроль качества и обеспечение точности

Точность обнаружения

Наши станки с ЧПУ используют передовую лазерную интерферометрическую систему для точной компенсации. Благодаря высокоточным измерениям и анализу данных мы можем эффективно компенсировать ошибки позиционирования, геометрические и тепловые погрешности, что обеспечивает стабильную и надежную точность обработки даже при длительной эксплуатации.

Компания LBIE осуществляет контроль качества на протяжении всего процесса, и профессиональные команды тщательно проверяют каждый компонент, систему и процесс. Мы предлагаем высококачественные станки с ЧПУ, соответствующие международным стандартам качества, что гарантирует неизменно высокую точность и надежную работу вашего производства.

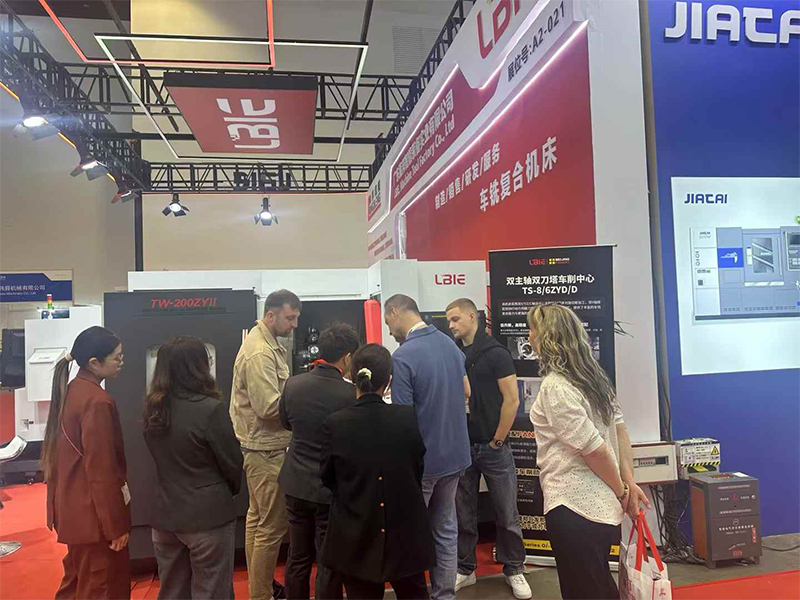

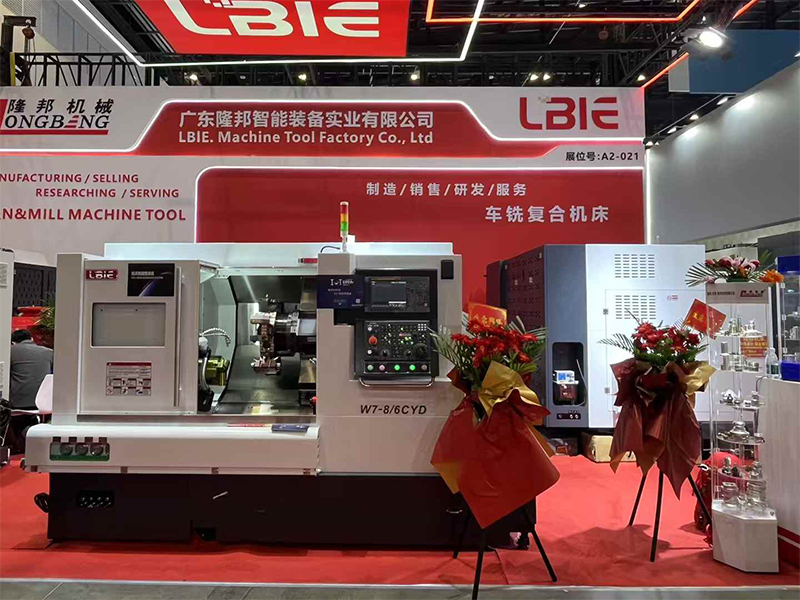

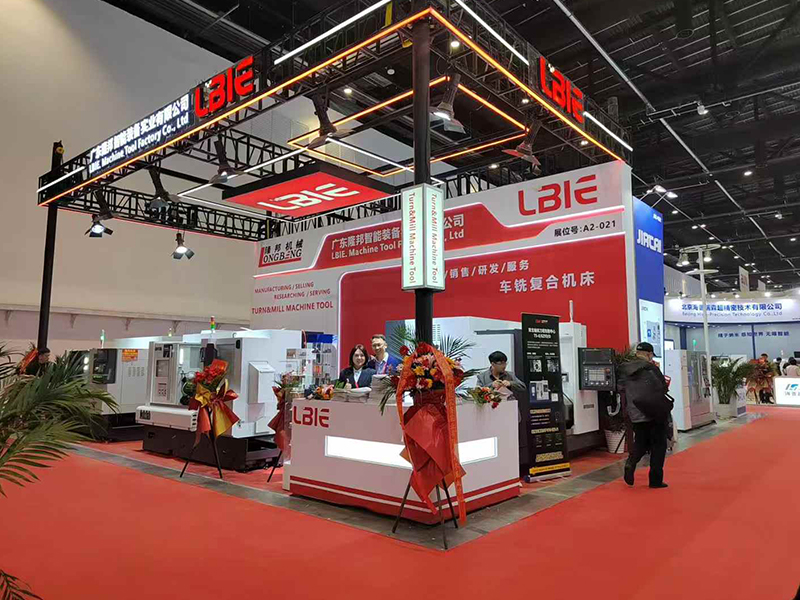

CIMT 2025

Выставка токарных станков с ЧПУ LBIE

Двухшпиндельный токарный станок

Посетители посетили наш стенд.

Обзор выставки CIMT 2025 LBIE

METALLOOBRABOTKA 2025

"Металлообработка" Минск, Беларусь

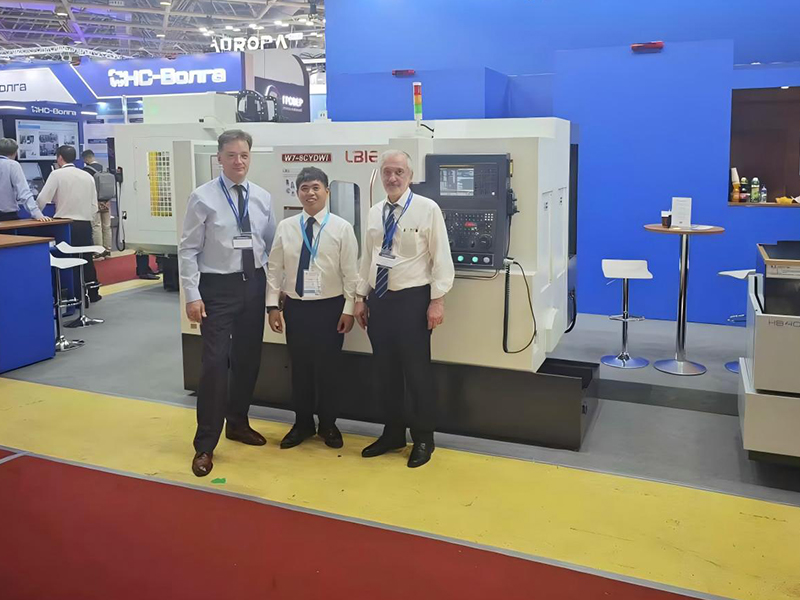

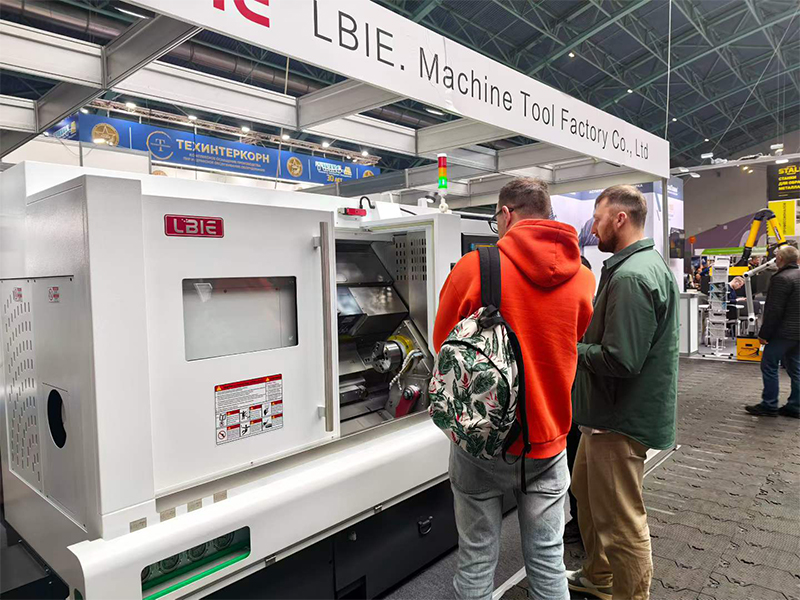

Зарубежные выставки

Мы демонстрировали наши станки с ЧПУ в России, Беларуси, Малайзии, Узбекистане и других странах, и многие клиенты по всему миру проявили интерес к нашей продукции.

1. Стретч-пленка

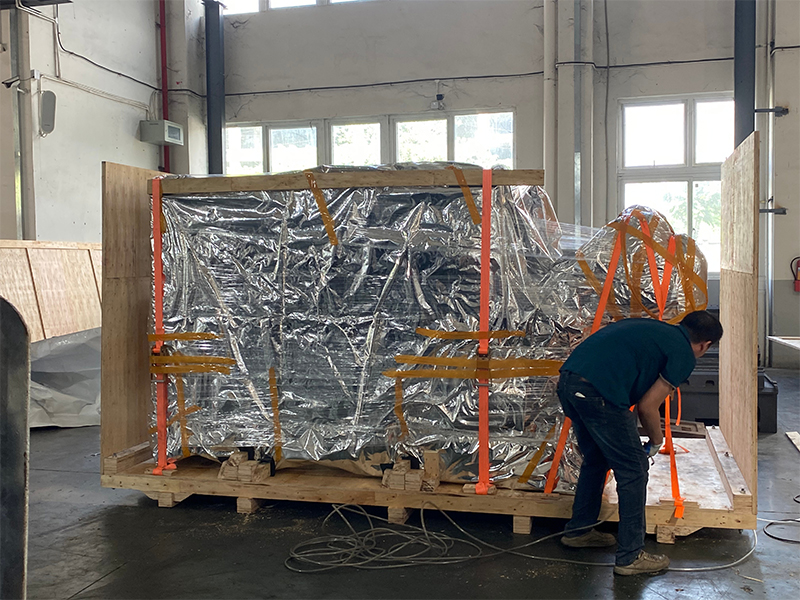

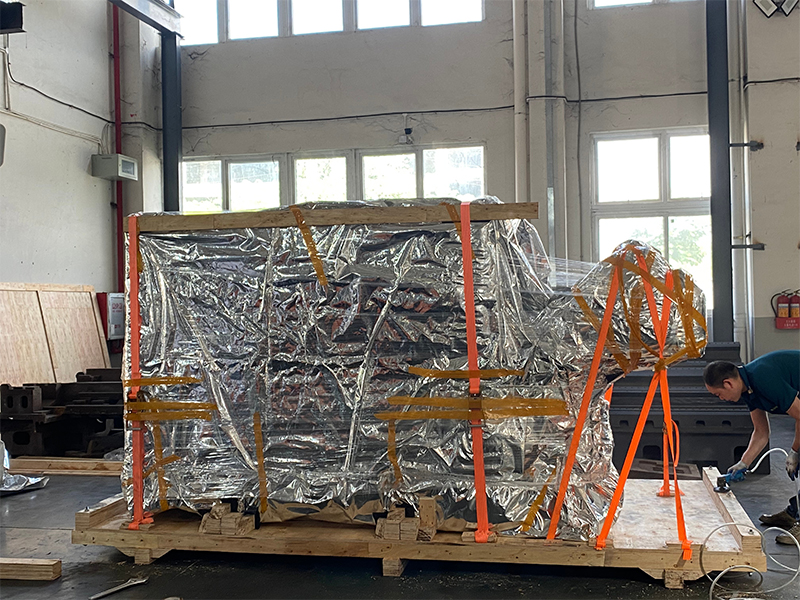

2. Вакуумная упаковка

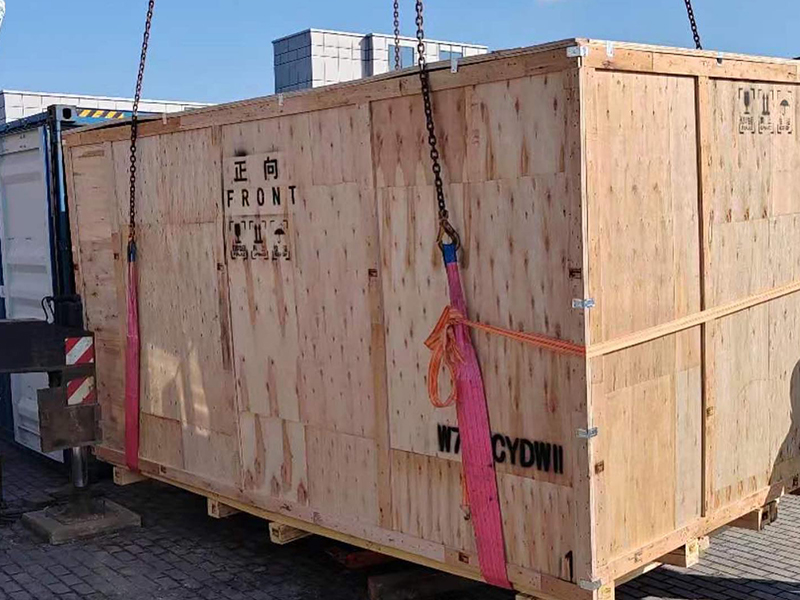

3. Прочная фанерная упаковка

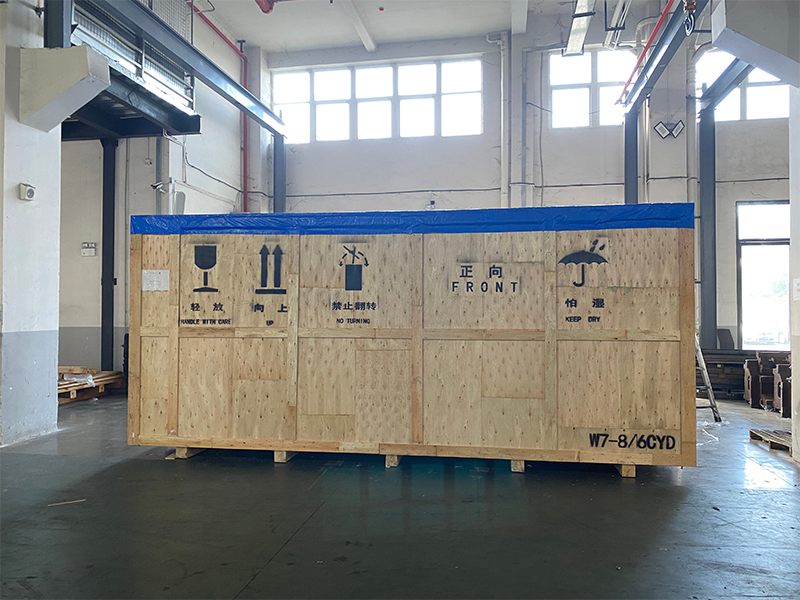

4. Водонепроницаемый верх

5. Упаковка товаров клиента

6. Хорошая упаковка для клиента

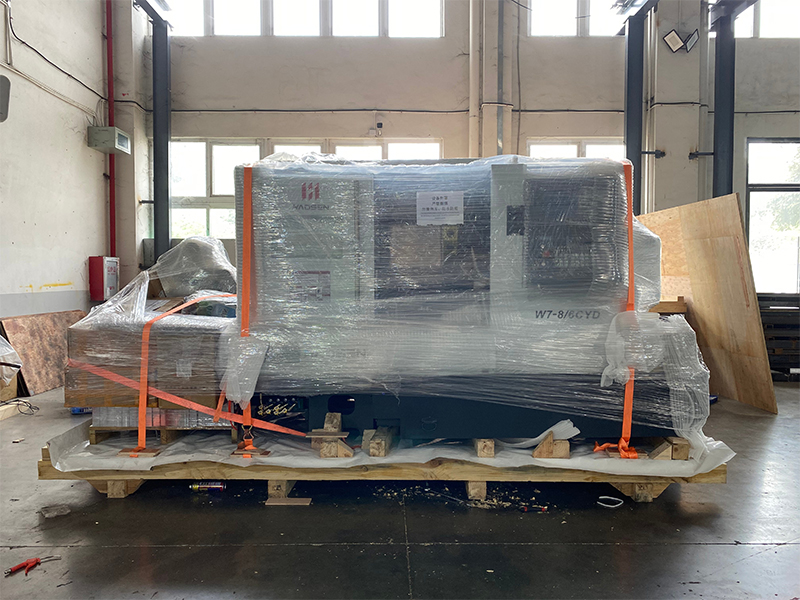

Инструкции по упаковке токарного станка с ЧПУ

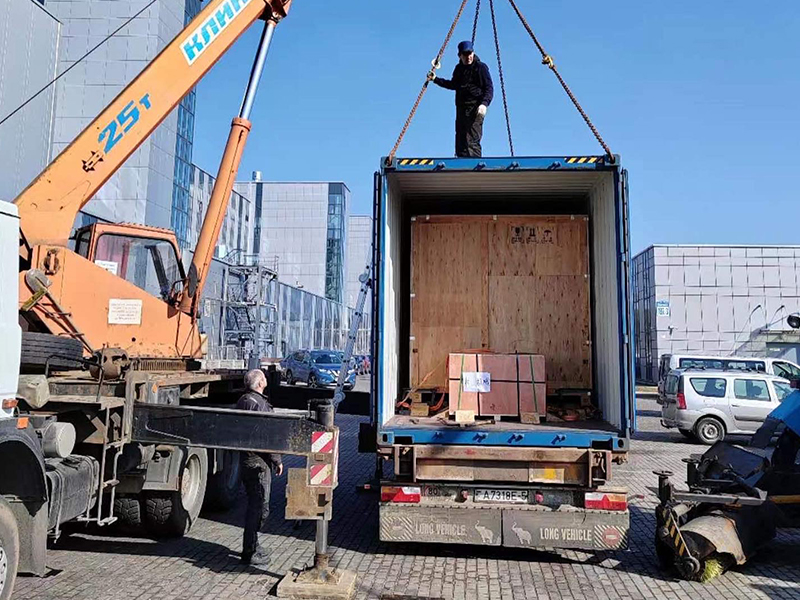

Чтобы гарантировать доставку в целости и сохранности, наш токарный станок с ЧПУ прошел многослойную защиту, включающую следующие этапы:

1. Перед началом работы токарный станок полностью обматывается стрейч-пленкой, чтобы сохранить его в чистоте и защитить от царапин.

1. 2. После этого товар упаковывается в вакуумную упаковку, чтобы предотвратить попадание влаги во время транспортировки.

2. 3. После вакуумной упаковки токарный станок надежно закрепляется ремнями, чтобы предотвратить его перемещение.

3. 4. И, наконец, его помещают в очень прочный фанерный ящик.

Верхняя часть фанерного ящика покрыта водонепроницаемой пленкой, защищающей от дождя и влаги, поэтому машина прибывает в идеальном состоянии.

Обеспечение качества и международная сертификация

• ISO 9001 (Международная система управления качеством)

• Сертификация CE (европейское соответствие)

• Евразийское конформное сближение (ЕАК)

Консультационный отдел — это то место, где вам следует быть. Эти сертификаты гарантируют, что каждый элемент оборудования соответствует стандартам безопасности и производительности во всем мире.
